Ηλεκτρική εξάρτηση 120kw 185kw μετατροπής αυτοκινήτων Brogen 25t PMSM TBC

Περιγραφή προϊόντων

Ηλεκτρική Drivetrain εξάρτηση μετατροπής μηχανών εναλλασσόμενου ρεύματος Brogen 25t Pmsm 120kw 185kw Ev για το φορτηγό

Τραίνο δύναμης φορτηγών, τραίνο ηλεκτρικής δύναμης φορτηγών, μηχανή φορτηγών, φορτηγό

Ηλεκτρική εξάρτηση μετατροπής μηχανών εναλλασσόμενου ρεύματος drivetrain Brogen 25T PMSM 120KW 185Kw ev για το φορτηγό

Εξαρτήσεις μετατροπής για το φορτηγό

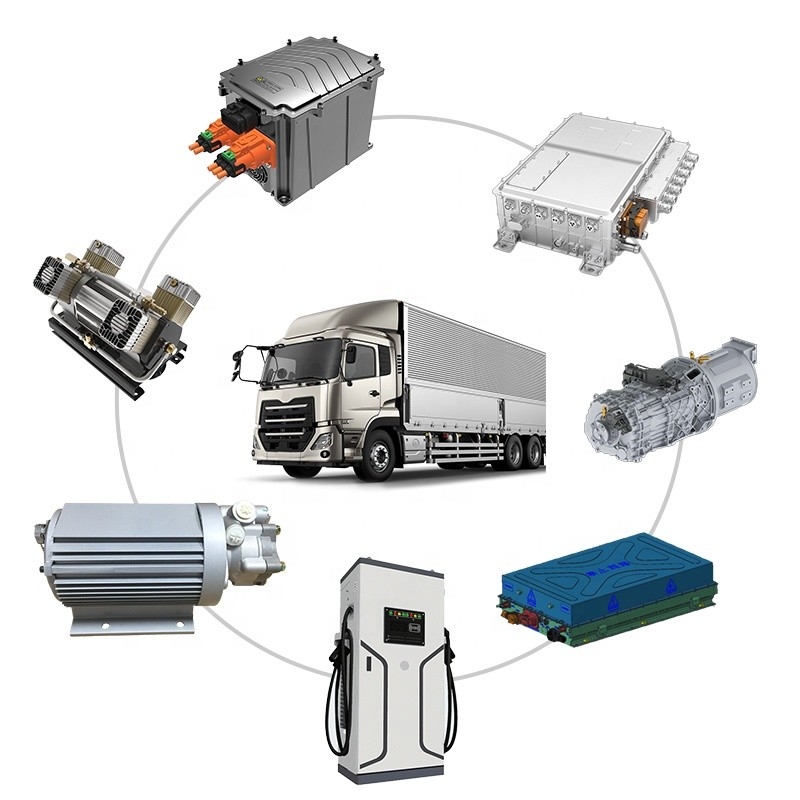

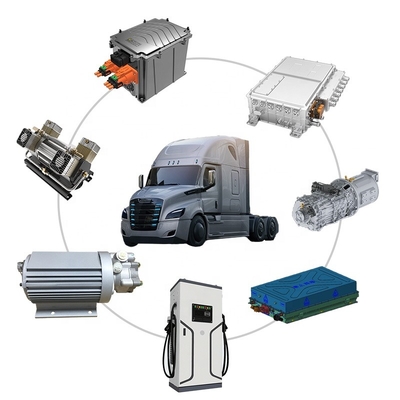

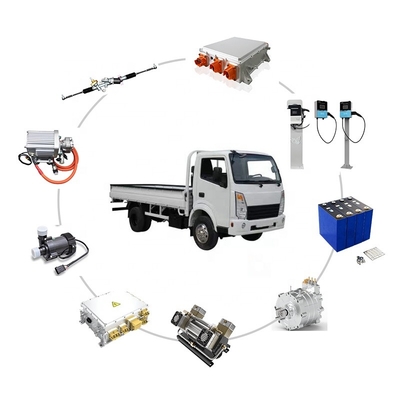

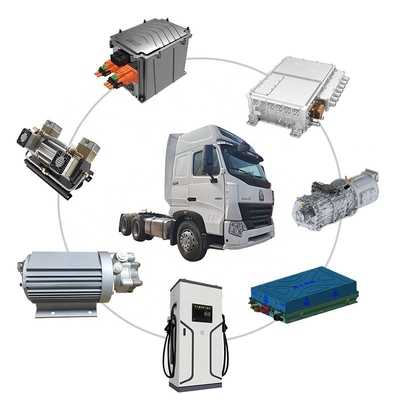

Εξαρτήσεις μετατροπής της EV

1. ηλεκτρικό powertrain

2. μπαταρία

3. Αντλία οδήγησης ηλεκτρικής δύναμης

4. Συμπιεστής αεροφρένων

5. Βοηθητικός ελεγκτής κίνησης

6. Συμπιεστής κλιματισμού

7. Ηλεκτρικό σύστημα ψύξης κίνησης

8. Θερμικό σύστημα διαχείρισης μπαταριών

Ηλεκτρικό Powertrain

Μηχανή

Τεχνικές απαιτήσεις:
1. Παράμετροι προϊόντων:

Η μηχανή εκτίμησε τη δύναμη: 250 KW
Μέγιστη δύναμη μηχανών: 360 KW
Η μηχανή εκτίμησε τη ροπή: 600N.m
Μέγιστη ροπή μηχανών: 2500N.m
Μέγιστη ταχύτητα μηχανών: 3500 περιστροφές/λεπτό
Η μηχανή εκτίμησε την ταχύτητα: 1492 περιστροφές/λεπτό
Αναλογία μετάδοσης: 8.507/4.943/2.994/1.876/I.2I6/1
Μηχανισμός μετατόπισης: Πνευματική άμεση συσκευή μετατόπισης AMT
Απογείωση δύναμης: πρότυπο QH50, συνολική αναλογία ταχύτητας παραγωγής: 1.67, ροπή 50ON.m παραγωγής
2. Η μέθοδος ψύξης μηχανών είναι υδρόψυξη, η ροή του νερού είναι 35-40L/min, και η θερμοκρασία κολπίσκων νερού είναι

≤65℃

Ελεγκτής μηχανών

1. Ο ελεγκτής αντιστέκεται τη δοκιμή τάσης: 2500AC διαρροή τρέχον ≤10 μΑ ισοδύναμη διαρροή τρέχον ≤1mA 3540DC
2. Οι μη χαρακτηρισμένες διαστατικές ανοχές θα εφαρμοστούν σύμφωνα με GB/T 1804 γ
3. Η μη χαρακτηρισμένη ανοχή μορφής και θέσης θα εφαρμοστεί σύμφωνα με GB/T 1184 Κ
4. Όγκος καναλιών νερού: 0.29L αντίσταση ύδατος: θερμοκρασία ύδατος 25, ποσοστό ροής 20L/min, αντίσταση ύδατος 55kPa
5. Μέθοδος ψύξης: υγρή ψύξη απαιτήσεις ψύξης:

Πακέτα μπαταριών με BMS

Ο τίτλος πηγαίνει εδώ.

1.Rated ικανότητα του ηλεκτρικού κιβωτίου: 228Ah, εκτιμημένη ενέργεια: 35.24kwh, η ονομαστική ανοχή διάστασης τάσης 154.56V 2.Unmarked αναφέρεται
GB/T 1804-β 3.If που καμία τεχνική απαίτηση δεν διευκρινίζεται, αναφέρεται στην τεχνική συμφωνία
4.Protection βαθμός ηλεκτρικού κιβωτίου: IP68
5.Refer στην τεχνική συμφωνία για τον αριθμό κιβωτίων γραμμωτών κωδίκων του συστήματος πινακίδων
η σημείωση 6.The κολλιέται σωστά χωρίς φυσαλίδες
7.Keep η επιφάνεια του πεδίου καθαρού και που αποθηκεύεται σε μια ξηρά θέση χωρίς έκθεση
φως του ήλιου και νερό
8.The η ροπή κλειδώματος του κιβωτίου είναι 805N.M

Βοηθητικά προϊόντα Drive

1. Αντλία οδήγησης ηλεκτρικής δύναμης

Παράμετροι

Εκτιμημένο Power4 KW
Μέγιστο Power10.75 KW
Εκτιμημένο VoltageAC380V
Πίσω EMF (εκτιμημένη ταχύτητα) 275V/krpm
Εκτιμημένο Current7.5A
Μέγιστο current15A
Εκτιμημένο torque19 N.m
Μέγιστο torque38 N.m
Εκτιμημένα Speed1500r/λ.
Εργασία speed1200 r/min
Ελεγχόμενο flow18±2L/min
Εργασία frequency80 Hz

2. Συμπιεστής αεροφρένων

Παράμετροι

Εκτιμημένα exhaust380L/λ.
Μηχανή Power4KW
Εκτιμημένη εξάτμιση pressure1Mpa
Weight65Kg
Εξάτμιση pressure1.2Mpa
Λειτουργούσα θερμοκρασία -40℃~ +60℃
Dimensions560x335x370 χιλ.
Προστασία classIP67

3. 3 σε 1 ελεγκτή

Παράμετροι

Αντλία οδήγησης αεροφρένων DCAC compressorDCAC

DCDC 12/24V

4. Ηλεκτρικό σύστημα ψύξης κίνησης

Παράμετροι

Δροσίζοντας γραμμή δεξαμενών νερού επέκτασης
Αντλία Electronicwater
Θερμαντικό σώμα + ηλεκτρονική συνέλευση ανεμιστήρων

5.Battery θερμικό σύστημα διαχείρισης

Παράμετροι

8kW θερμικό σύστημα διαχείρισης μπαταριών

6. Conditionling συμπιεστής αέρα

Ο τίτλος πηγαίνει εδώ.

Παράμετρος
Μετατόπιση 34,0 cc/rev
Δαπάνη 140 CC 1000rpm~ πετρελαίου
Καθαρό βάρος 6,4 κλ
Δαπάνη 140 CC 1000rpm~ πετρελαίου
Σειρά 6000rpm ταχύτητας
Πίεση 4,0 MPA ανακούφισης (Γ)
Βαθμός IP 67 προστασίας

7. Συνδέοντας με καλώδιο λουρί

Το μήκος λουριών μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις πελατών

8. Σταθμός ΣΥΝΕΧΟΥΣ χρέωσης

60/75/120/160/300KW ΣΥΝΕΧΗΣ φορτιστής με CCS1/CCS2

Εκτίμηση IP54 περιφράξεων

Λειτουργούσα θερμοκρασία -20℃~50℃
Σχετική <2000m> υγρασία 0~95% ύψους (καμία συμπύκνωση)
Σταθερή τρόπος εγκατάσταση εγκατάστασης
MTBF ≥8760h
Τάση εισαγωγής 380±15%V
Τρέχουσα συχνότητα <100a> 50/60Hz εισαγωγής εισαγωγής
Πλήρης παράγοντας >0.99 δύναμης φορτίων
Συνεχές ρεύμα 200~750V σειράς τάσης παραγωγής
Σειρά τάσης παραγωγής στο συνεχές ρεύμα 400~750V τρόπου σταθερής ισχύος
Σειρά 5~150A ρευμάτων παραγωγής
Συντελεστής ≤±0.5% κυματισμών
